Mélangeur dynamique ou mélangeur statique : lequel convient-il au filage par fusion de polymères ?

Lorsqu'une ligne de filage nécessite un mélange en fusion en ligne, que ce soit pour l'ajout de couleurs par mélange maître, le mélange d'additifs fonctionnels ou l'homogénéisation de polymères multi-composants, la décision en matière d'équipement se résume à deux approches fondamentalement différentes : un mélangeur dynamique ou un mélangeur statique. Les deux sont installés dans le chemin d’écoulement de la matière fondue entre l’extrudeuse et la filière. Les deux visent à produire une masse fondue homogène avant qu’elle ne soit transformée en filament. Mais le mécanisme, la qualité de sortie, les conditions de fonctionnement et les exigences de maintenance de chacun sont suffisamment différents pour que le choix du mauvais type pour votre application génère des problèmes qui ne peuvent pas être corrigés en aval.

Cet article compare les mélangeurs dynamiques et statiques directement en fonction des paramètres importants pour les décisions de filage de fibres chimiques.

Comment fonctionne chaque type de mélangeur

Mélangeur statique

Un mélangeur statique ne contient aucune pièce mobile. Il réalise le mélange en forçant la matière fondue à travers une série fixe d'éléments hélicoïdaux ou géométriques à l'intérieur d'un tube. Chaque élément divise et recombine le flux de fusion, réduisant progressivement les gradients de concentration à chaque passage. L'énergie nécessaire au mélange provient entièrement de la pression de fusion générée par l'extrudeuse ou la pompe à fusion – le mélangeur lui-même ne fait rien d'actif.

Le nombre d'éléments de mélange détermine l'intensité du mélange. Un plus grand nombre d'éléments produit une meilleure homogénéité mais augmente également la perte de charge à travers le mélangeur, qui doit être compensée par la pompe ou l'extrudeuse en amont. C’est la contrainte fondamentale de fonctionnement du mélange statique : on ne peut pas augmenter les performances de mélange sans augmenter la perte de charge, et on ne peut pas réduire la perte de charge sans accepter une qualité de mélange inférieure.

Mélangeur dynamique

Un mélangeur dynamique utilise un rotor entraîné – tournant à vitesse contrôlée à l’intérieur d’un boîtier chauffé et pressurisé – pour cisailler et homogénéiser activement la masse fondue. L'énergie de mélange est fournie mécaniquement par le moteur d'entraînement plutôt que par la pression de fusion. Cela dissocie l'intensité du mélange de la chute de pression : la vitesse du rotor peut être ajustée pour modifier les performances du mélange indépendamment du débit de la ligne ou des conditions de pression en amont.

Pour une explication détaillée des principes de fonctionnement du mélangeur dynamique et des options de configuration, reportez-vous à notre Mélangeur de fusion dynamique : principe de fonctionnement, types et guide de sélection .

Comparaison directe : huit paramètres importants pour le spinning

Là où les mélangeurs statiques ne sont pas à la hauteur dans les applications de filage

Les mélangeurs statiques fonctionnent de manière fiable dans les applications où les fluides mélangés ont des viscosités similaires, sont présents dans des proportions relativement équilibrées et où la ligne fonctionne à un débit constant et prévisible. Dans le domaine du filage de fibres chimiques, ces conditions ne sont souvent pas remplies.

Inadéquation de viscosité entre le mélange maître et le polymère de base

Dans le filage direct en fusion avec ajout de mélange maître, le mélange maître fondu porteur et le polymère de base fondu ont souvent des viscosités sensiblement différentes. Le mélange statique repose sur la division du flux laminaire : lorsque les rapports de viscosité sont élevés, les composants de faible viscosité traversent préférentiellement la géométrie de l'élément plutôt que de se répartir uniformément. Le résultat est des stries : des bandes de couleur concentrée ou d'additif alternant avec des zones sous-dosées, qui apparaissent dans le fil fini sous forme de variation de couleur entre les positions ou le long de la longueur du fil.

Le cisaillement actif du rotor d'un mélangeur dynamique disperse le mélange maître quel que soit le rapport de viscosité, brisant les agglomérats de pigments et forçant une distribution que la division passive ne peut pas réaliser. Pour un aperçu direct de la manière dont cela élimine les stries de couleur sur le filament fini, consultez notre article sur comment un mélangeur de fusion dynamique élimine les stries de couleur dans les fils de filaments colorés par mélange maître .

Baisse des performances à débit réduit

Les lignes de filature fonctionnent souvent en dessous du débit nominal - lors des changements de produits, pendant les séquences de démarrage ou lors de l'exécution de produits à plus petit denier. À débit réduit, la pression de fusion entraînant le débit à travers un mélangeur statique diminue, ce qui réduit directement l'énergie de division disponible par unité de volume de fusion. La qualité du mélange se dégrade. Il ne s’agit pas d’un effet marginal : sur les lignes où le débit varie de 30 à 50 % entre les produits, le mélangeur statique qui fonctionne correctement à plein débit peut être véritablement insuffisant à des débits réduits.

La vitesse du rotor d'un mélangeur dynamique peut être ajustée pour maintenir l'intensité du mélange quel que soit le débit de la ligne, ce qui le rend approprié pour les lignes avec des horaires de production variables ou des changements de produits fréquents.

Temps de séjour et risque de dégradation thermique

Les éléments mélangeurs statiques créent des zones d'écoulement plus lent au niveau des jonctions des éléments et des parois du boîtier. Dans les polymères fondus à haute température (filage du PET à 280-295°C, par exemple), un séjour prolongé à faible vitesse d'écoulement accumule des produits de dégradation thermique. Ceux-ci apparaissent sous la forme d'une décoloration jaune sur un fil nominalement blanc ou de couleur claire, ou sous forme de particules de gel qui bloquent les capillaires de la filière et provoquent une rupture des extrémités. Un mélangeur dynamique bien conçu avec un flux actif à travers la zone de mélange présente une distribution de temps de séjour plus étroite, réduisant ainsi le risque de points chauds et de zones stagnantes.

Là où les mélangeurs statiques restent appropriés

Les mélangeurs statiques ne sont pas universellement inférieurs : il existe des conditions spécifiques où leur simplicité constitue un véritable avantage.

• Faibles concentrations d’additifs avec une viscosité similaire. Lorsqu'une petite proportion d'un additif de faible viscosité bien dispersé est mélangée à un polymère fondu fonctionnant à un débit constant, un mélangeur statique peut atteindre une homogénéité adéquate sans la complexité d'un système piloté.
• Applications très sensibles à la contamination. Les mélangeurs statiques n'ont pas de joints d'arbre ni d'interfaces rotatives dans le chemin de fusion. Dans les applications où tout risque de contamination lié aux joints est inacceptable – certains produits polymères de qualité médicale ou optique – l’absence de pièces mobiles est un argument valable en faveur du mélange statique.
• Lignes mono-produit de très gros volumes à débit fixe. Sur une ligne exécutant un produit à sa capacité nominale 24 heures sur 24 avec un support de mélange maître dont la viscosité est adaptée à celle du polymère de base, un mélangeur statique correctement dimensionné pour cette condition spécifique peut fonctionner de manière adéquate. La limitation apparaît lorsque les conditions changent.

Critères de sélection clés : quel type correspond à votre application

Pour la plupart des lignes de filage direct par fusion avec mélange maître de couleur ou ajout d'additifs fonctionnels - où le débit varie, la viscosité du mélange maître diffère de celle du polymère de base et les normes de qualité du fil sont strictes - un mélangeur dynamique est le choix le plus approprié. Les besoins en maintenance sont réels, mais ils sont gérables et largement compensés par l'avantage de cohérence de la qualité dans les applications de filage exigeantes.

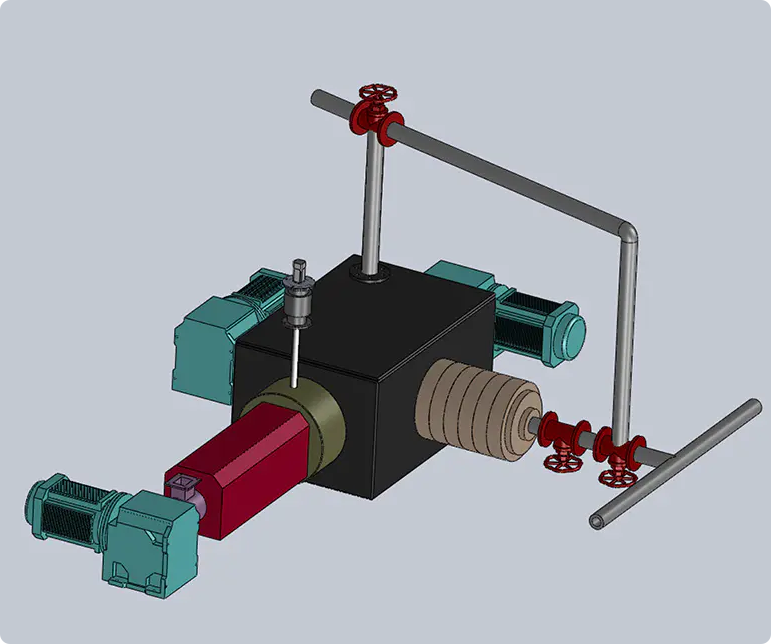

Mélangeur dynamique de Shengbang pour les applications de filage et de fonte de plastique

Le mélangeur dynamique de Shengbang est un produit breveté développé spécifiquement pour le filage de fibres chimiques et l'homogénéisation de la matière plastique fondue. Il couvre une large gamme d'échelles d'application, avec des pressions nominales de 5, 15, 25 et 45 MPa, des diamètres de rotor de 25 à 300 mm et une capacité de 0,2 à 50 L. Le chauffage est disponible dans des configurations de chauffage au fioul et de chauffage électrique. La puissance d'entraînement varie de 15 à 160 kW avec une vitesse de rotor maximale de 50 tr/min.

Au-delà du filage de fibres chimiques, la même conception de mélangeur s'applique aux films, aux encres et à d'autres applications de traitement de polymères nécessitant un mélange uniforme à l'état fondu. Les performances sont validées par le laboratoire de filature interne de Shengbang, où le comportement du mélangeur peut être testé dans des conditions de production réelles avec le polymère cible et le système de mélange maître du client avant l'intégration sur la ligne.

Pour connaître toutes les spécifications du produit et les options de configuration, visitez le Mélangeur dynamique product page . Pour discuter de votre application spécifique (type de polymère, plage de débit, taux d'ajout du mélange maître et exigences de qualité de mélange), contactez directement Jiaxing Shengbang Mechanical Equipment Co., Ltd..
