Guide de l'enrouleur de reprise : Solutions d'enroulement haute performance de Jiaxing Shengbang

Si vous évaluez un enrouleur pour une ligne de fibres synthétiques à grande vitesse, la conclusion est claire : Équipement mécanique Cie., Ltd de Jiaxing Shengbang. prendre les enrouleurs qui suppoutent des vitesses d'enroulement mécaniques allant jusqu'à 7 000 m/min, obtenant des taux de rupture d'extrémité nettement inférieurs et capables de fabriquer du fil de nylon de type HMLS. Ce guide guide les responsables de production à travers la sélection du type, les paramètres clés, l'installation, la maintenance et le retour sur investissement pour la mise à niveau vers un enrouleur automatique moderne.

Le rôle essentiel d’un enrouleur dans la production de fibres synthétiques

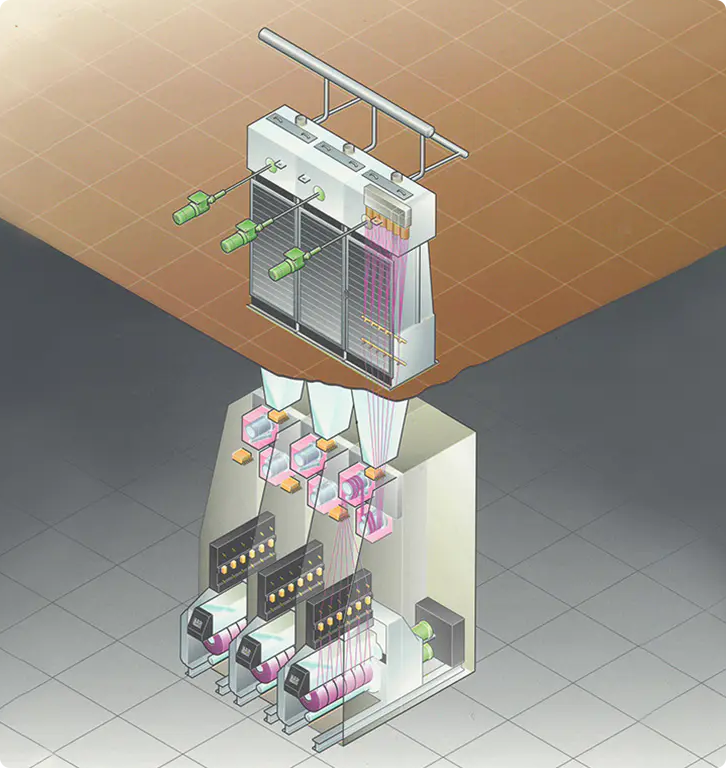

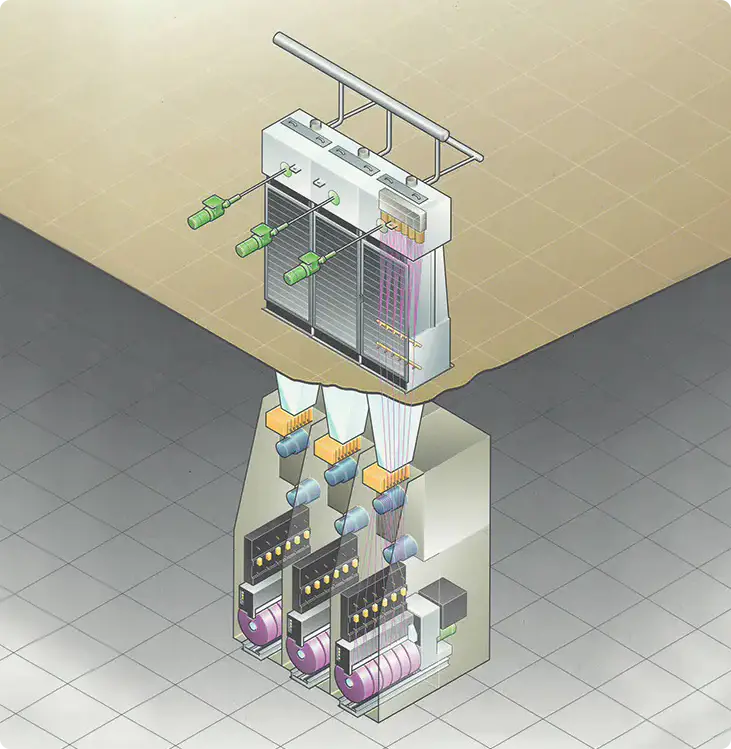

Un enrouleur de reprise est la dernière station active sur chaque ligne de filage par fusion. Son travail consiste à recevoir le filament extrudé en fusion à la vitesse de ligne définie par le pack de filage, à construire un emballage géométriquement précis et à transmettre cet emballage aux machines de texturation, d'ourdissage ou de tissage en aval sans défauts.

Les trois contextes d’application les plus courants imposent chacun des exigences distinctes :

• POY (fil partiellement orienté) — Vitesses de ligne de 2 800 à 3 500 m/min ; nécessite un angle d'enroulement transversal constant pour préserver la capacité d'étirage.

• FDY (fil entièrement étiré) — Vitesses atteignant 4 500 à 6 000 m/min ; exige une tension ultra-stable pour empêcher la variation de l’orientation des cristaux.

• Élasthanne / Élasthanne — Des vitesses plus faibles (600 à 1 200 m/min) mais une sensibilité extrêmement élevée aux fluctuations de tension ; la prévention de l’enroulement du ruban est essentielle.
• BCF / Fils de tapis — Filament continu groupé ; des emballages de grand diamètre jusqu'à 300 mm, nécessitant un couple élevé à faible vitesse.

Les références de l'industrie montrent que un enrouleur mal adapté contribue à 35 à 55 % du total des événements de casse finale sur une ligne de filage à l'état fondu (CIRFS, données adhérents 2024). Investir dans un enrouleur automatique correctement spécifié réduit généralement cette part à moins de 8 %.

Comparaison des types d'enrouleurs courants

Trois géométries fondamentales d'enroulement sont utilisées dans la production industrielle de fibres. Le tableau ci-dessous résume les différences critiques pour vous aider à affiner votre sélection :

Pour la plupart des producteurs POY et FDY exécutant des lignes supérieures à 3 000 m/min, le l'enrouleur automatique de type tourelle est la norme de l'industrie et offre le meilleur coût total de possession sur une durée de vie de 10 ans.

Jiaxing Shengbang Take Up Winder : points forts et spécifications du produit

Jiaxing Shengbang Mechanical Equipment Co., Ltd. fabrique des enrouleurs et des équipements de filage auxiliaires depuis 2003. Sa série phare actuelle d'enrouleurs automatiques couvre la gamme complète des applications de fibres synthétiques. Les principales spécifications techniques sont résumées dans le tableau ci-dessous :

Au-delà des spécifications publiées, Jiaxing Shengbang se différencie par trois résultats clients documentés :

• Un producteur POY du Zhejiang (2023) — Après le passage à la série SB-TW6 sur une ligne à 96 positions, l'usine a enregistré une réduction de 42 % des événements de casse terminale par million de mètres et a éliminé un opérateur de retrait par équipe.
• Une installation de nylon-6 du Fujian (2022) — Le contrôle de tension en boucle fermée de précision coupe la variation du denier à l'intérieur du paquet de CV 1,8 % à CV 0,7 %, améliorant directement l'efficacité du tissage en aval.
• Enrouleur spandex personnalisé (2024) — Jiaxing Shengbang a conçu une variante d'enroulement de surface avec un logiciel anti-ruban pour un client du Jiangsu, obtenant zéro défaut d'enroulement du ruban sur une période d'évaluation de 6 mois.

Toutes les unités d'enroulement automatique de Jiaxing Shengbang prennent en charge l'espacement des broches personnalisé, les spécifications des tubes de canette et l'intégration avec les systèmes SCADA existants au niveau de l'usine sur demande.

Comment sélectionner le bon enrouleur de bobine : un guide pratique

Utilisez la liste de contrôle suivante lors de la spécification d'un enrouleur. Examinez chaque point de décision dans l’ordre : les premiers choix limitent les choix ultérieurs.

Liste de contrôle de sélection

1. Type de fibre et plage de deniers — Déterminez le polymère (PET, PA6, PP, spandex) et la plage de deniers (par exemple, 30 à 150 D pour le FDY). Cela détermine la sensibilité à la tension et les limites de frottement du système de déplacement.
2. Vitesse de ligne maximale — Adaptez la vitesse nominale de l'enrouleur au débit de votre pompe d'essorage avec une marge de sécurité de 10 à 15 %. Une ligne à 4 500 m/min doit utiliser un enrouleur évalué à au moins 5 000 m/min.
3. Poids du colis requis et format de canette — Les colis POY standard pèsent entre 5 et 10 kg ; Les colis BCF peuvent atteindre 25 kg. Confirmez le diamètre intérieur du tube (47 mm, 54 mm, 76 mm ou 110 mm sont courants).
4. Niveau d'automatisation — Évaluer les coûts de main-d'œuvre postée. Si le coût de la main d'œuvre par équipe dépasse 80 USD ou si vous travaillez en 3 équipes, un enrouleur automatique à tourelle est généralement amorti en moins de 18 mois.
5. Mécanisme de traverse — La traversée du tambour rainuré convient aux vitesses standard ; Une traverse à came de précision ou une traverse électronique est requise au-dessus de 4 000 m/min ou là où l'enroulement du ruban doit être empêché.
6. Exigences d'intégration — Confirmez le protocole du bus de contrôle (Profibus, EtherNet/IP, Modbus TCP) et si l'enrouleur doit recevoir des signaux de vitesse en temps réel d'un godet en amont.
7. Surface au sol et hauteur de plafond — Les enrouleurs à tourelle avec 8 positions de broche nécessitent environ 1 200 mm × 900 mm de surface au sol par unité ; la hauteur du plafond doit permettre un arc de retrait complet de la bobine (dégagement minimum de 2 400 mm).

Exemples de configuration recommandés

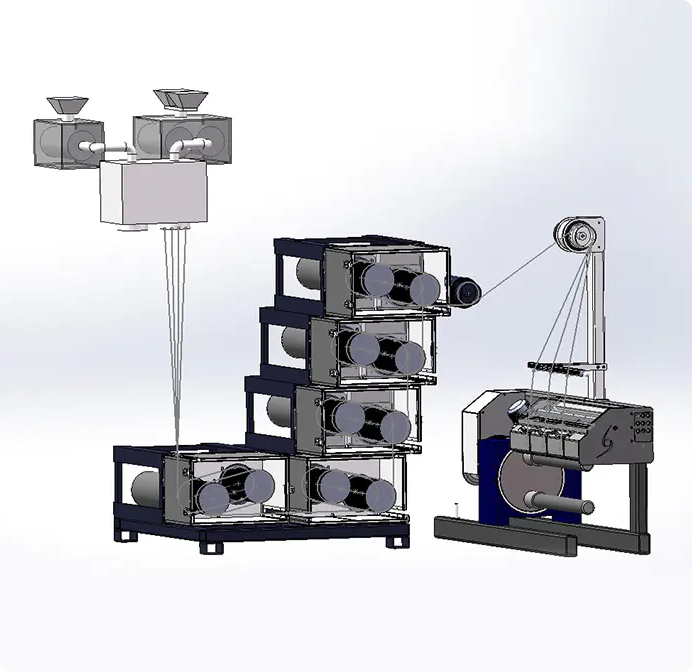

Pour une ligne FDY typique à 48 positions exécutant du PET (par exemple, à une vitesse de 4 200 m/min), une tourelle de broche Jiaxing Shengbang, un servo AC, une traverse électronique et une IHM Siemens sont la configuration recommandée. Pour les lignes supérieures à 5 000 m/min ou pour lesquelles le denier CV est le principal KPI de qualité, la mise à niveau vers la tourelle personnalisée conçue par Jiaxing Shengbang est le meilleur choix.

Installation, mise en service et fonctionnement quotidien de l'enrouleur de bobine

Une installation correcte affecte directement la qualité du bobinage à long terme. Suivez ces étapes lors de la mise en service :

1. Nivellement — Utilisez un niveau de précision (précision ≤0,02 mm/m) pour vérifier que l'axe de la broche est horizontal. Une inclinaison supérieure à 0,05 mm/m entraînera une migration axiale du fil et des paquets coniques.
2. Alignement avec les godets — Le chemin du fil depuis le dernier godet jusqu'au guide transversal doit entrer dans l'enrouleur selon un angle de 0° ± 0,5° dans le plan transversal. Un mauvais alignement provoque une accumulation de bords.
3. Étalonnage initial de la tension — Chargez une canette vide, faites fonctionner la broche à 50 % de la vitesse cible et comparez la sortie de la cellule de charge avec un tensiomètre calibré placé en ligne. Ajustez le gain du servo jusqu'à ce que les deux lectures concordent dans la plage standard.
4. Test de cycle de retrait — Exécutez certaines périodes (par exemple 10) de cycles d'enlèvement automatique sans fil avant l'enfilage. Vérifiez le temps d'indexation de la tourelle et que la lame du récupérateur s'enclenche proprement à chaque cycle.
5. Paramètres du premier cycle de production — Commencez à 80 % de la vitesse cible. Régler la pression du rouleau de contact à 12-15 N pour POY or 8 à 10 N pour le spandex . Augmentez la vitesse par incréments de 5 % tout en surveillant la lecture de la tension et la géométrie de l'emballage.

Meilleures pratiques opérationnelles quotidiennes

• Inspecter quotidiennement l’usure du guide transversal ; remplacez-le lorsque la profondeur de la rainure dépasse le seuil de sécurité pour éviter que le fil ne raye.
• Vérifiez les journaux de tendances de tension de l'IHM au début de chaque quart de travail ; les écarts dépassant le seuil de sécurité par rapport à la ligne de base indiquent un problème de roulement, de courroie ou de guide nécessitant une enquête avant de provoquer des ruptures d'extrémité.
• Gardez la surface du rouleau de contact propre ; Appliquez régulièrement de l'air comprimé pour éliminer les résidus de mouches et de finition (par exemple, toutes les 2 heures environ) sur les lignes à denier élevé.

Maintenance, entretien et dépannage

Un programme de maintenance structuré constitue le moyen le plus rentable de prolonger la durée de vie des enrouleurs. Jiaxing Shengbang recommande les intervalles suivants sur la base des données de terrain de plus de 1 000 unités installées :

Plan de maintenance programmée

• Quotidiennement : Rainure transversale propre ; vérifier la lecture de la tension ; inspectez le déplacement du bras décroché.
• Hebdomadaire : Lubrifier les roulements de broche (huile de broche ISO VG 32, 0,5 ml par broche) ; vérifier la tension de la courroie sur l'entraînement du rouleau de contact ; nettoyer l'écran HMI et vérifier le journal des alarmes.
• Mensuel : Contrôle du faux-rond complet de la broche (tolérance maximale : 0,008 mm TIR) ; boulons de verrouillage de la tourelle à contrôle de couple ; vérifier les paramètres du servomoteur par rapport au dossier de mise en service.
• Annuellement : Remplacez les roulements de broche (autorisés par l'Allemagne ESKY et fabriqués par Jiaxing Shengbang) ; reconstruire le mécanisme de came transversale ; effectuer un test d'isolation électrique complet des servomoteurs.

Défauts courants et solutions

• Enroulement du ruban (superposition de bobines) — Cause : rapport de déplacement verrouillé près d'un nombre entier. Solution : activer le paramètre logiciel anti-patterning (step-precision) ; ajuster la vitesse de déplacement de ±0,3 %.
• Accumulation de bords sur le package — Cause : mauvais alignement du guide ou rainure transversale usée. Solution : réaligner le chemin du thread ; remplacez le guide transversal si la profondeur de la rainure dépasse 0,15 mm.
• Chasse de tension (lecture de tension oscillante) — Cause : gain du servo trop élevé ou usure des roulements des rouleaux de contact. Solution : réduire le gain P de 10 % ; mesurer le voile du rouleau de contact ; remplacer le roulement si le faux-rond dépasse 0,02 mm.
• Échec du retrait / transfert manqué — Cause : usure de la lame de ramassage ou faible vitesse d'indexation de la tourelle. Solution : remplacez la lame ; confirmer que la pression hydraulique ou servo est conforme aux spécifications (généralement ≥6 bar pour les systèmes hydrauliques).
• Paquets coniques — Cause : inclinaison de la broche ou pression de contact non uniforme. Solution : remettre à niveau la broche ; Vérifiez l'uniformité de la pression des rouleaux de contact sur toute la largeur de l'emballage à l'aide d'un dynamomètre calibré.

Usines suivant le rapport sur le calendrier recommandé par Jiaxing Shengbang temps moyen entre pannes (MTBF) supérieur à 14 000 heures de fonctionnement sur les bobineuses de la série SB-TW : environ 19 mois de fonctionnement continu en trois équipes avant tout événement d'arrêt imprévu.

Impact des bobineuses réceptrices sur l'efficacité et les coûts de production

Le dossier financier d’un enrouleur automatique moderne repose sur quatre leviers mesurables :

• Réduction du travail : Une ligne POY de 96 postes avec retrait manuel nécessite 6 doffers par équipe (3 équipes = 18 ETP). Un enrouleur automatique réduit ce chiffre à 2 par équipe (6 ETP), une économie d'environ 180 000 à 320 000 USD/an en fonction des taux de salaires locaux.
• Réduction des déchets de casse finale : Une réduction de 1 % du taux de casse en fin de ligne sur une ligne FDY à 48 positions fonctionnant à 4 000 m/min permet d'économiser environ 720 kg de fil fini par jour, soit 3,50 USD/kg, soit 920 000 USD/an récupérés .
• Rendement amélioré de première qualité : Un contrôle plus strict de la tension augmente considérablement le taux d'emballage de première qualité, peut réduire considérablement le volume de rebroyé et améliorer les taux d'acceptation des clients.
• Cycle de retrait plus rapide : Un retrait automatique à 2 secondes par rapport à un retrait manuel de 45 secondes réduit le temps d'arrêt par position de 96 %, contribuant ainsi à 0,4 à 0,8 % supplémentaires du temps de disponibilité effectif de la ligne.

Combinées, ces améliorations offrent généralement un période de récupération complète de 12 à 24 mois sur un investissement dans un enrouleur automatique Jiaxing Shengbang, en fonction de l'échelle de la ligne et des performances de base actuelles.

Tendances de l'industrie et développements futurs

Quatre orientations technologiques remodèlent la conception des enrouleurs d’ici 2025-2028 :

• Vitesses supérieures à 7 000 m/min — Les processus FDY de nouvelle génération visent 7 500 m/min. Pour y parvenir, il faut des roulements de broche aérostatiques, des tiges transversales en fibre de carbone et un amortissement actif des vibrations dans la structure de la tourelle. Jiaxing Shengbang teste actuellement sur le terrain son prototype SB-TW7 dans des installations partenaires.
• Surveillance de la qualité en ligne — Les capteurs laser de diamètre d'emballage et la détection des anomalies de tension pilotée par l'IA deviennent la norme. Le SB-TW6 de Jiaxing Shengbang prend déjà en charge l'exportation de données OPC-UA pour l'intégration avec les plateformes de qualité MES et IA.
• Efficacité énergétique — Les servomoteurs régénératifs récupèrent l'énergie de freinage pendant les phases de décélération. Sur les unités d'enroulement automatique à grande vitesse, cela peut réduire la consommation d'énergie par broche de 8 à 12 % par rapport aux entraînements conventionnels.
• Enrouleurs multi-extrémités compacts — La demande d'enrouleurs à 12 et 16 extrémités sur les lignes spécialisées de faible largeur est en croissance, tirée par les producteurs de fils de renforcement de câbles optiques et de microfibres à denier ultra fin.

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre une enrouleuse et une rembobineuse conventionnelle ?

Une bobineuse réceptrice est en ligne avec le processus de filage et doit accepter le fil directement de la filière à la vitesse de la ligne sans s'arrêter. Une rembobineuse conventionnelle traite les paquets déjà formés hors ligne, à des vitesses plus faibles et variables. Les exigences en matière de tension, de vitesse et de retrait sont fondamentalement différentes : une bobineuse-enrouleuse doit fonctionner de manière fiable à une vitesse de 2 000 à 6 000 m/min dans des conditions de production continue.

Q2 : Comment contrôlez-vous la tension pour empêcher l’enroulement du ruban (superposition de bobines) ?

L'enroulement du ruban se produit lorsque le rapport de déplacement est égal ou proche d'une fraction rationnelle, provoquant l'atterrissage de couches successives sur la même hélice. La solution est un algorithme de précision par étapes (ou anti-structuration) qui modifie continuellement le rapport de vitesse de déplacement d'une petite quantité (généralement ± 0,1 à 0,5 %) pour éviter la superposition des bobines. Sur Jiaxing Shengbang, prenez des unités d'enroulement, il s'agit d'un paramètre configurable dans l'IHM ; la plage de tramage recommandée pour le POY standard est de ±0,25 %.

Q3 : Combien de temps prennent l'installation et la mise en service, et une assistance sur site est-elle disponible ?

L'installation d'un enrouleur standard à 8 broches, comprenant l'alignement, le câblage et l'essai de production, nécessite au moins 3 à 5 jours ouvrables. Jiaxing Shengbang envoie des ingénieurs d'usine pour une mise en service sur site en Chine continentale ; les installations à l'étranger sont prises en charge par l'intermédiaire de partenaires de service locaux agréés en Asie du Sud-Est, en Asie du Sud et en Turquie.

Q4 : Le même enrouleur peut-il exécuter à la fois POY et FDY ?

En principe, la même plate-forme matérielle peut enrouler les deux types de fils, mais le point de consigne de tension, la pression du rouleau de contact et l'angle de déplacement doivent être reparamétrés lors du changement de produit. Jiaxing Shengbang propose le stockage de recettes (jusqu'à 50 programmes de produits nommés) sur son IHM, permettant à une seule machine de basculer facilement entre les programmes POY et FDY, et à condition que la plage de vitesse soit compatible.

Q5 : Quel est le délai de livraison des pièces de rechange ?

Jiaxing Shengbang maintient une garantie minimale de 2 ans sur l'inventaire des pièces de rechange pour tous les modèles de production actuels. Les articles à usure rapide (fourche de changement de vitesse, guides de traverse, mandrins, roulements) sont conservés en stock pour une expédition la même semaine. Les kits de roulements de broche et les modules de servomoteurs sont généralement expédiés sous 5 à 7 jours ouvrables à l'international.

Conclusion

La sélection du bon enrouleur de bobine est l'une des décisions d'équipement les plus importantes prises par un producteur de fibres. Le choix entre les types de bobineurs, les indices de vitesse et les niveaux d'automatisation détermine directement le coût de la main-d'œuvre, le taux de rupture finale, le rendement de première qualité et, en fin de compte, la rentabilité de chaque kilogramme de fil produit.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. propose une gamme complète d'enrouleurs automatiques, du niveau d'entrée pour les lignes POY à la plate-forme à grande vitesse pour FDY, soutenue par des données documentées sur les performances sur le terrain, une assistance à la mise en service sur site et une chaîne d'approvisionnement garantie en pièces de rechange.

Qu'il s'agisse de spécifier une nouvelle ligne de filage, de mettre à niveau un équipement d'enroulement vieillissant ou de résoudre des problèmes de qualité chroniques sur une installation existante, l'équipe technique de Jiaxing Shengbang peut vous fournir une proposition détaillée adaptée à votre type de fibre spécifique, à la vitesse de votre ligne et à vos objectifs d'automatisation.

Contactez Jiaxing Shengbang Mechanical Equipment Co., Ltd. pour demander une consultation sur la sélection d’un enrouleur, une fiche technique détaillée ou un arrangement de visite d’usine. Visitez le site officiel ou contactez directement l'équipe d'ingénierie commerciale pour discuter de vos besoins de production et recevoir une recommandation personnalisée en matière d'enrouleur.
